TESA 電感測頭案例分析

當精度要求高于微米,同時生產效率需要提高時...

電感測頭適用于快速, 精確和重復的多尺寸測量. 比較測量運用于工件的校準級檢測.

這項應用技術多用于汽車,航空和機床模具行業.在實驗室校準過程中的安裝,生產的工件最終尺寸檢測過程中通常使用傳感器來保證檢測品質.

接口, 檢測功能和數據的統計過程控制

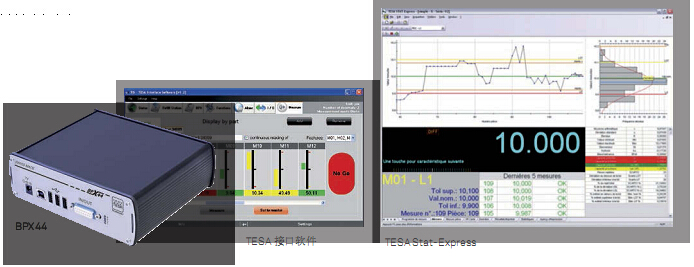

TESA BPX是電感測頭的控制接口,用于傳感器的靜態和動態測量的信號放大與同步.多功能BPX單元能同時串聯和管理多達64個傳感器.依據客戶要求,接口界面可顯示所有范圍的接口狀態.

定制車間的靜態和動態測量

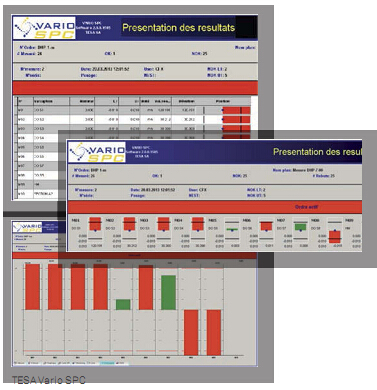

工廠應用 – TESA Vario SPC軟件. 調用測試計劃,創建測試單,顯示帶測試圖的檢測結果,提供全部檢測項目的標識和數據,按要求的格式導出測試計劃和結果. 直接使用命令或者使用DLL 動態庫(C+),都可以與BPX控制單元進行通訊.

客戶解決方案 – 客戶使用自己開發的軟件直接使用命令或者DLL (C語言)與BPX控制單元通訊

簡單的統計應用 - 使用簡單的SPC軟件來管理程序和統計數據 - TESA StatExpress

簡單的交鑰匙工程應用 - TESA接口軟件(TIS)

模塊化夾具

通過CAD格式的標準化機械零件和不同的組裝方式,可以使模塊化夾具實現不同的功能

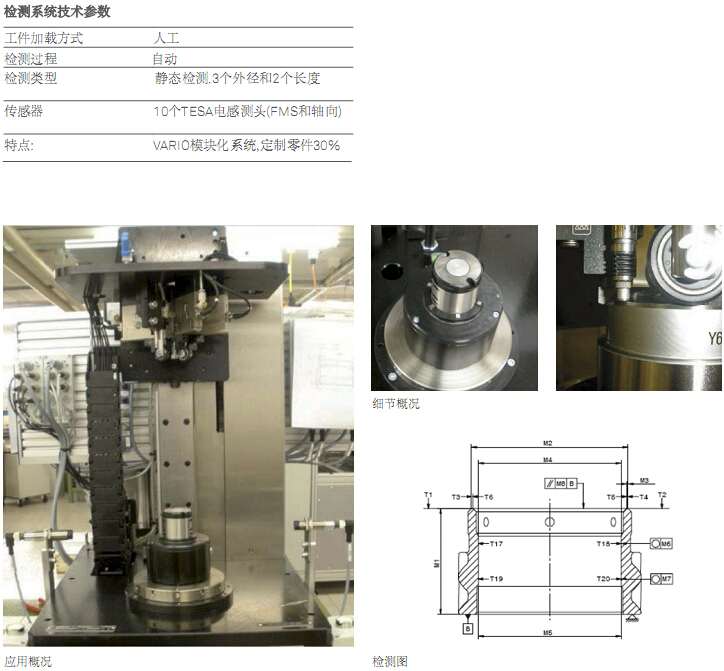

帶錐度盤的軸零件檢測應用

齒輪零件檢測應用

動力軸零件檢測應用

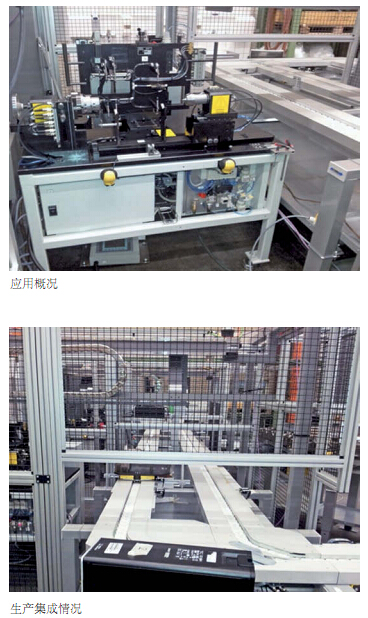

生產線上配置了兩套同樣的夾具系統,每套系統配合一臺柔性車加工中心.通過測量系統的SPC反饋循環,使得加工工藝特別穩定.

目前這條生產線生產六種不同的產品,24小時/7天自動工作. 操作員只有在發生故障或更新產品時,才人為干預生產線.換線初始化由檢測夾具和一個中心檢測控制;檢測夾具與生產中四個工件裝夾板關聯;中心檢測有三套,中心檢測與工件對應的內尺寸關聯.所有這些初始化都由操作面板上進行操作, 傳感器發給程序信號來確認是否換線成功.

當更換新刀具,初始化機床時,測量夾具系統也需初始化,否則就會在加載零件時就會引起阻擋.操作員只需指定這個零件號,操作界面就會提示這個零件的必要設置.測量夾具和中心檢測一般調整所花時間少于5分鐘.

當所有希望的設置完成后,程序測量需歸零.操作員必須人工將標準器放置到檢測夾具上.在這些人工操作過程中,所有的機械動作都在常規安全系統控制之下,這個安全系統由操作員的激活手柄控制.

以上調整和校準工作完成后,檢測系統就可以打開為自動模式,使得制造單元閉合.在制造循環過程中,機械手自動加載工件到檢測夾具上.檢測結束后,所有檢測合格的產品將放置到傳輸托盤上.系統評估所有尺寸的檢測結果,并選擇偏差,將控制參數反饋給加工設備,使得加工的工件總保持在公差范圍 內.所有檢測結果都儲存在程序的數據庫里,用于生產評估.

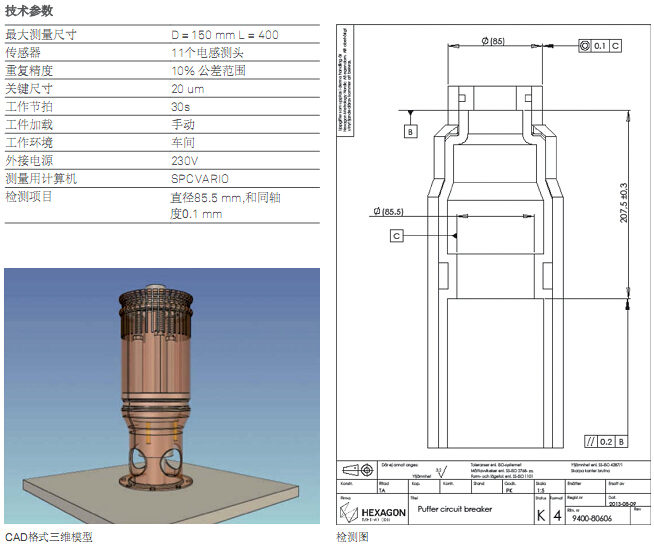

氣壓式短路器檢測應用

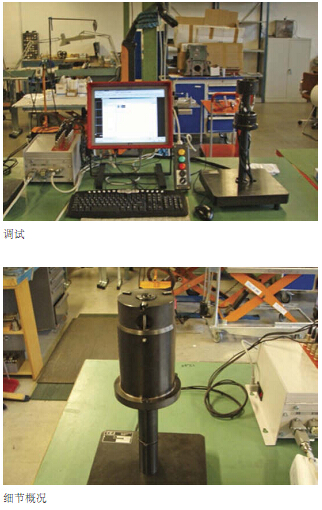

這套檢測系統設計的意圖在于檢測成型銅管裝配到殼體里后的位置.操作員人工將工件放置到檢具上后,立即得到是否合格的檢測結果.加載工件的風險對測量結果影響很小.夾具放置在車間的工作臺上,人工加載工件.軟件自動計算尺寸,操作員可旋轉工件,得到平行度的最值.

開始批量檢測前,操作員需使用標準器將系統校零.電腦讀取由控制單元控制的檢測內徑的4個傳感器和長度的3個傳感器數據.軟件顯示測量結果為紅色/綠色柱體,檢測數據按批次儲存在電腦里.
